Jak testování sledování kol hodnotí odolnost proti vyježdění?

Testování stopy kola hodnotí odolnost asfaltových směsí proti vyježdění opakovaným přikládáním zatíženého kola na vzorek při řízené teplotě a měřením výsledné trvalé deformace. Naměřená hloubka vyjetých kolejí a deformační křivka pomáhají inženýrům porovnávat směsi, identifikovat slabá místa v návrhu směsi a posuzovat jejich vhodnost pro náročné dopravní podmínky, ale výsledky jsou smysluplné pouze tehdy, když jsou podmínky přípravy vzorku a testů řádně kontrolovány.

Tento článek vysvětluje, jak fungují testy sledování kol, jak inženýři interpretují hloubku vyjetých kolejí a míru deformace a jak využít výsledky testů při návrhu asfaltové směsi a kontrole kvality. Rovněž porovnává běžné testovací přístupy a poskytuje praktická doporučení pro získání spolehlivých, srovnatelných výsledků.

Co měří testování stopy kol v asfaltových směsích?

Testování stopy kola vyhodnocuje, jak asfaltová směs reaguje na opakované zatížení kola za stanovených teplot a podmínek zatížení. Namísto měření pouze pevnosti materiálu v jediném okamžiku test zkoumá, jak se permanentní deformace hromadí, když kolo opakovaně přejíždí přes vzorek.

Tento rozdíl je důležitý, protože asfalt je viskoelastický materiál citlivý na teplotu. Při trvalém nebo opakovaném zatěžování se část jeho deformace může po odstranění zatížení obnovit, zatímco jiná část zůstává jako trvalé napětí. Když se v dráze kol na chodníku hromadí trvalé napětí, přispívá to k vyježdění. Směs, která má adekvátní vlastnosti při mírných teplotách, se může stát podstatně náchylnější k deformaci, když se teplota vozovky zvýší.

Jak opakované zatížení kol simuluje deformaci vozovky

V zařízení pro sledování kol je vzorek asfaltu umístěn do držáku a vystaven opakovaným průjezdům zatíženého kola. Zkušební teplota, zatížení kola, průběh pohybu a postup měření jsou definovány zvolenou metodou. Snímač posunu nebo ekvivalentní měřicí systém zaznamenává vývoj vyjeté koleje v průběhu testu.

Výsledná data ukazují, jak rychle se vzorek deformuje a zda rychlost deformace zůstává relativně stabilní nebo se zvyšuje s pokračujícím zatěžováním. Tato pozorování pomáhají inženýrům posoudit odolnost směsi vůči trvalé deformaci za vybraných laboratorních podmínek.

Testování sledování kol nereprodukuje všechny rysy skutečného provozu. Skutečné chování vozovky také závisí na rychlosti vozidla, tlaku v pneumatikách, zatížení náprav, brzdných a zatáčivých silách, tloušťce vrstvy, odvodnění a podpoře z podkladové vozovky. Zkoušku je proto nejlépe chápat jako řízené hodnocení výkonu spíše než přímou předpověď přesné životnosti vozovky.

Proč na teplotě a přípravě vzorku záleží

Teplota je jednou z nejvlivnějších proměnných v odolnosti proti vyjíždění. Při vyšších teplotách se asfaltové pojivo obecně stává méně tuhým a směs může rychleji akumulovat trvalou deformaci. Test prováděný při jedné teplotě nelze automaticky porovnávat s testem prováděným při jiné teplotě.

Příprava vzorku je stejně důležitá. Naměřenou hloubku vyjetých kolejí může ovlivnit obsah vzduchové mezery, orientace kameniva, metoda zhutnění, tloušťka vzorku a stav povrchu. Pokud mají dva vzorky podstatně odlišné hustoty, jejich výsledky mohou odrážet rozdíly v přípravě a také rozdíly v designu směsi.

Sledovací zařízení kol aplikuje opakované zatížení za kontrolovaných podmínek a zaznamenává vývoj trvalé deformace. Důsledná příprava vzorků a kontrola teploty jsou nezbytné pro smysluplné srovnání.

Jak se měří a interpretují výsledky testu sledování pohybu kol?

Výsledky sledování kol by měly být interpretovány jako historie deformací spíše než jako jediné číslo vyhovění nebo nevyhovění. Naměřená hloubka vyjetých kolejí popisuje akumulovanou deformaci v určité fázi, zatímco tvar deformační křivky odhaluje, jak vzorek reaguje na pokračující zatěžování.

Porozumění hloubce vyjetých kolejí a křivkám deformace

Hloubka vyjetých kolejí je měřená prohlubeň vytvořená opakovaným zatížením kola. Inženýři mohou porovnávat konečnou hloubku vyjetých kolejí po stanoveném počtu průjezdů nebo po stanovené době trvání testu v závislosti na použitelné metodě. Menší hloubka vyjetých kolejí za ekvivalentních zkušebních podmínek obecně indikuje lepší odolnost proti deformaci.

Konečná hodnota však neříká celý příběh. Dvě směsi mohou dosáhnout podobných konečných hloubek vyjetých kolejí, přičemž dochází k deformaci při různých rychlostech. Jeden se může na začátku rychle deformovat a pak se stabilizovat, zatímco jiný může pokračovat v akumulaci deformace důsledněji. Křivka pomáhá rozlišit tyto reakce a může vést k dalšímu zkoumání.

Dynamická stabilita a rychlost vyjíždění

Některé postupy sledování kol vykazují dynamickou stabilitu, běžně vyjádřenou jako počet přejezdů kola nebo zatěžovacích cyklů spojených s jednotkou změny hloubky vyjeté koleje za definovaný interval. Podle příslušné metody vyšší hodnota dynamické stability obecně indikuje pomalejší deformaci během tohoto intervalu.

Přesný výpočet, interval, jednotky a požadavky na podávání zpráv závisí na zkušebním postupu. Inženýři by neměli předpokládat, že každý stroj na sledování kol vypočítává dynamickou stabilitu stejným způsobem. Některé metody zdůrazňují hloubku vyjetých kolejí při definovaném počtu průchodů, zatímco jiné používají rychlosti deformace nebo další parametry křivky.

Například informace o produktu TPCT‑5A na webových stránkách Tianpeng popisují test vratného kola se vzdáleností posunutí 230 ± 10 mm, rychlostí 42 ± 1 cyklů za minutu a jmenovitým kontaktním tlakem 0,7 ± 0,05 MPa. Toto jsou parametry specifické pro model, nikoli univerzální požadavky pro každý test sledování stopy. Způsob výpočtu a vykazování výsledků musí určovat použitelná metoda a skutečná konfigurace přístroje.

Porovnání klíčových indikátorů sledování kol

Ústřední pravidlo je jednoduché: porovnat podobné s podobným. K číselnému výsledku by měla být vždy připojena zkušební metoda, teplota, podrobnosti o přípravě vzorku, podmínky zatížení a bod, ve kterém byl výsledek vyhodnocen.

Jaké metody sledování kol se používají a jak se liší?

Sledování kol není jediný univerzální postup. Různé metody používají různé konfigurace zařízení, uspořádání vzorků, testovací prostředí a indikátory hlášení. Inženýři by měli vybrat metodu podle specifikace projektu a zkoumané otázky výkonu.

EN 12697‑22 Testování stopy kol

Evropská metodaEN 12697‑22:2020+A1:2023, Bitumenové směsi – Zkušební metody – Část 22: Sledování kolpopisuje postupy posuzování náchylnosti živičných materiálů k deformaci při zatížení. Zahrnuje přiblížení pomocí malých, velkých a extra velkých zařízení, s kondicionováním vzorku a zkušebním uspořádáním v závislosti na zvolené konfiguraci.

Technici by měli před přípravou vzorků určit příslušnou kategorii zařízení a postup. Rozměry vzorku, prostředí kondicionování, zkušební teplota, pohyb kola a požadavky na podávání zpráv by měly odpovídat příslušné metodě a specifikaci projektu. Výsledek z jedné konfigurace by neměl být považován za přímo zaměnitelný s výsledkem z jiné jednoduše proto, že oba testy používají pohyblivé kolo.

Tianpeng dodává zařízení na sledování kol pro testování asfaltových směsí. Při výběru přístroje by laboratoře měly ověřit, jaký zkušební postup konkrétní model podporuje a zda jeho držák vzorku, uspořádání zatížení, regulace teploty a rozsah měření splňují požadovanou metodu.

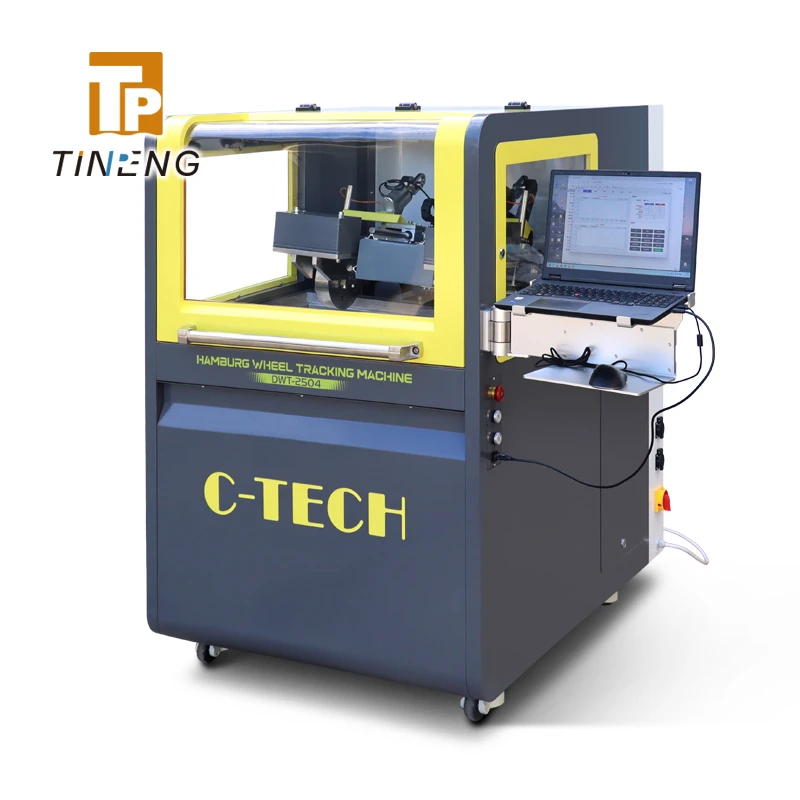

Hamburg Wheel Tracking Testing

Hamburský test sledování kol hodnotí deformaci asfaltové směsi při opakovaném zatížení ve vodním prostředí s řízenou teplotou. Kromě vyjetých kolejí může metoda pomoci prozkoumat náchylnost k poškození souvisejícím s vlhkostí, včetně odlupování, pokud je pro podmínky testu a vlastnosti směsi tento mechanismus relevantní.

Hamburská deformační křivka může vykazovat změnu sklonu související s rozvojem poškození souvisejícího s vlhkostí. Inflexní bod stripování, pokud je definován příslušným postupem, může poskytnout další důkaz o chování směsi. Nemělo by to však být interpretováno izolovaně jako definitivní důkaz konkrétního mechanismu selhání.

TheAASHTO T 324metoda je spojena s testováním hamburského sledování kol. Laboratoře by měly konzultovat aktuální standardy a požadavky projektu ohledně přesného postupu, kondicionování, trvání testu a kritérií pro podávání zpráv. Výsledky hamburského testu na vodní bázi by neměly být přímo srovnávány s výsledky sledování suchého kola bez zohlednění různých testovacích prostředí.

Výběr metody pro inženýrskou otázku

Jak mohou inženýři využít výsledky sledování kol při návrhu mixu a kontrole kvality?

Praktická hodnota testování stopy kol spočívá v tom, jak inženýři spojují výsledky s návrhovými rozhodnutími a kvalitou konstrukce. Protokol o zkoušce by neměl pouze uvádět, zda směs prošla prahovou hodnotou. Měl by také poskytnout dostatek informací k vysvětlení toho, co bylo testováno a zda zjištění podporují zamýšlenou aplikaci.

Porovnání kandidátských asfaltových směsí

Během návrhu směsi mohou inženýři testovat kandidátní formulace za stejných specifikovaných podmínek, aby určili, která vykazuje lepší odolnost vůči trvalé deformaci. Srovnání může pomoci vyhodnotit kombinovaný vliv struktury kameniva, charakteristik pojiva a objemových vlastností.

Směs s příznivým výsledkem sledování kol není automaticky nejlepší celkovou směsí vozovky. Odolnost proti vyjíždění musí být zvažována spolu s dalšími relevantními požadavky na výkon, jako je odolnost proti únavě, náchylnost k praskání, trvanlivost a odolnost proti vlhkosti. Optimalizace jedné vlastnosti bez zohlednění ostatních může vést k nevyváženému návrhu.

Zkoumání výroby a výkonu v terénu

Když výrobní směs produkuje neočekávaný výsledek sledování kol, dalším krokem je prozkoumat materiál a záznamy o zkouškách, spíše než okamžité připisování výsledku jediné složce. Technici by měli zkontrolovat zdroj vzorku, výrobní šarži, obsah pojiva, třídění kameniva, vzduchové mezery, historii zhutnění a záznamy o úpravě.

Pro terénní průzkumy by měly být zváženy výsledky sledování kol spolu s teplotou vozovky, dopravním zatížením, pozorovanou geometrií vyjetých kolejí, tloušťkou vrstvy a podmínkami odvodnění. Pokud laboratorní vzorek funguje dobře, ale na vozovce se stále objevují silné vyjeté koleje, možná vysvětlení zahrnují nedostatečné zhutnění pole, strukturální deformaci pod asfaltem, konstrukční variabilitu nebo podmínky zatížení, které nejsou reprezentovány laboratorní zkouškou.

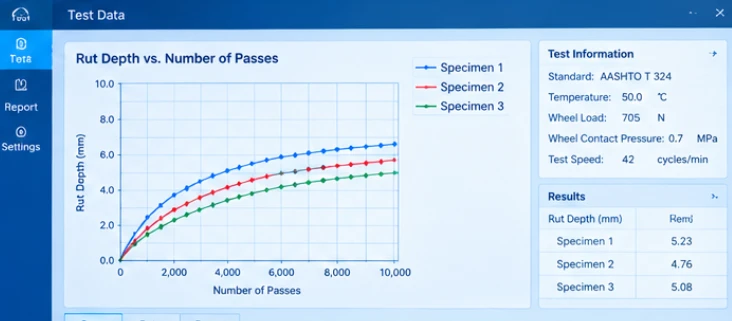

Křivka deformace pomáhá inženýrům porovnávat chování asfaltových vzorků v průběhu testu. Užitečná zpráva by měla vedle naměřených výsledků uchovávat zkušební podmínky a podrobnosti o vzorku.

Vytvoření spolehlivého laboratorního testovacího postupu

Spolehlivá srovnání vyžadují důslednou přípravu vzorků, kalibraci a ověření měřicího systému, stabilní kontrolu teploty a zdokumentované nastavení testu. Laboratoře by měly před testováním zkontrolovat kolo a držák vzorku, potvrdit, že měření posunutí funguje správně, a ověřit, že je vzorek bezpečně umístěn.

Replikované vzorky jsou důležité, když je výsledek neočekávaný nebo se blíží limitu přijatelnosti projektu. Pokud se výsledky replikátů podstatně liší, měla by laboratoř před vyvozením závěrů zkontrolovat hustotu vzorku, rozměry, úpravu, přípravu povrchu a provoz zařízení. Vykazování průměru bez zkoumání neobvyklých odchylek může skrývat problém s přípravou nebo měřením.

Laboratoře by také měly rozlišovat shodu produktu od vhodnosti ke zkoušce. Pro zařízení uvedená na evropský trh úředník Evropské komisePokyny k označení CEvysvětluje povinnosti označení CE pro výrobky, na které se vztahují platné právní předpisy EU. Označení CE nenahrazuje kontrolu, zda přístroj splňuje technické požadavky konkrétní metody sledování kol.

Shrnutí a doporučení

Testování stopy kol poskytuje kontrolovaný způsob hodnocení odolnosti asfaltových směsí proti vyjíždění pomocí měření trvalé deformace při opakovaném zatížení kol. Hloubka vyjetých kolejí, rychlost deformace, případně dynamická stabilita a celková deformační křivka přispívají k užitečným informacím, ale žádná by neměla být interpretována bez příslušných zkušebních podmínek.

Pro spolehlivá rozhodnutí by měli inženýři zvolit metodu požadovanou projektem, důsledně připravovat vzorky, udržovat teplotu a podmínky zatížení a dokumentovat kompletní zkušební postup. Měli by se také vyvarovat porovnávání výsledků z různých metod, jako by ukazatele byly rovnocenné. Nejdůležitější je, že výsledky sledování kol by měly podporovat – nikoli nahrazovat – technický úsudek, který bere v úvahu návrh směsi, zhutnění pole, provoz, vlhkost a strukturu vozovky.

Tianpeng'sZařízení pro testování asfaltukategorie poskytuje výchozí bod pro laboratoře, které přezkoumávají možnosti testování asfaltu. Před nákupem si ověřte požadovaný standard, rozměry vzorku, teplotní rozsah, konfiguraci zatížení, možnost záznamu dat a poprodejní podporu pro zamýšlenou aplikaci.

Chcete-li získat další informace o produktech, technické specifikace nebo odbornou konzultaci o našem pokročilém zařízení pro testování asfaltu, kontaktujte náš odborný tým ještě dnes na adreseZhuozhou Tianpeng.

Často kladené otázky (FAQ)

1. Co říká test sledování kol inženýrům o asfaltu?

Ukazuje, jak asfaltový vzorek akumuluje trvalou deformaci při opakovaném zatížení kola za specifikovaných podmínek. Inženýři používají výslednou hloubku vyjetých kolejí a křivku deformace k porovnání směsí a posouzení náchylnosti k vyjíždění.

2. Znamená menší hloubka vyjetých kolejí vždy lepší asfaltovou směs?

Menší hloubka vyjetých kolejí obecně indikuje lepší odolnost proti deformaci, když jsou testovací podmínky ekvivalentní. Nestanoví, že směs je lepší v každé výkonnostní kategorii, protože je třeba vzít v úvahu také odolnost proti praskání, odolnost proti vlhkosti, trvanlivost a další požadavky.

3. Co je dynamická stabilita v testu sledování stopy?

V metodách, které používají tento indikátor, dynamická stabilita vyjadřuje počet přejezdů kola nebo zatěžovacích cyklů spojených s jednotkou změny hloubky vyjetých kolejí za zadaný interval. Vyšší hodnota obecně indikuje pomalejší deformaci za definovaných zkušebních podmínek. Přesný výpočet musí odpovídat zvolené metodě.

4. Jaký je rozdíl mezi konvenčním sledováním kol a testováním v Hamburku?

Konvenční postupy sledování kol běžně vyhodnocují deformaci za specifikovaných podmínek zatížení a teploty, často u klimatizovaných vzorků v závislosti na metodě. Testování v Hamburku využívá vodní prostředí s řízenou teplotou a může poskytnout informace jak o deformaci, tak o náchylnosti k poškození způsobenému vlhkostí. Výsledky nejsou přímo zaměnitelné.

5. Mohou výsledky sledování kol předpovědět přesnou životnost vozovky?

Ne. Test poskytuje srovnávací důkaz o výkonu v kontrolovaných laboratorních podmínkách, nikoli přesnou předpověď životnosti vozovky. Skutečný výkon také závisí na provozu, klimatu, zhutnění pole, struktuře vozovky, odvodnění, kvalitě konstrukce a údržbě.
